A ligação à terra de um bastidor de ligação é importante tanto para a segurança como para o desempenho da rede. Com uma ligação à terra adequada, protege o equipamento contra interferências elétricas e evita situações perigosas. Neste guia, aprenderá passo a passo como ligar à terra um bastidor de ligação ou um servidor em segurança.
Por que razão a ligação à terra é importante?
A ligação à terra garante que a carga elétrica é descarregada com segurança. Num bastidor de ligação ou num armário de servidores, isto significa que todas as partes condutoras (como portas e painéis laterais) estão ligadas à terra. Se o seu bastidor de ligação não tiver uma ligação à terra adequada, cargas estáticas, interferências eletromagnéticas ou flutuações de tensão podem danificar os equipamentos de rede, como switches, painéis de ligação e servidores.
Ligação à terra de um bastidor de ligação em 3 etapas
Quando ligar à terra o armários de ligação utilize sempre o kit de ligação à terra fornecido. Este kit liga as portas e os painéis laterais ao sistema de ligação à terra do armário.
Eis como proceder:

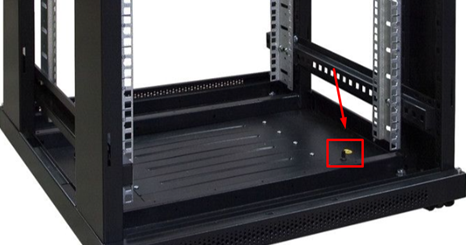

1.No interior do armário, existem pinos de ligação à terra nas portas e nos painéis laterais.
2.º Fixe uma extremidade do cabo de ligação à terra à estrutura e a outra extremidade à porta ou ao painel lateral.
Atenção! Aperte os parafusos APENAS COM A MÃO para que os ilhós não se partam!
3.º Repita este procedimento com todos os quatro cabos.
Riscos associados a uma ligação à terra inadequada do bastidor de ligação
Um bastidor de servidores ou um bastidor de ligações com ligação à terra insuficiente pode levar a:
- Choques elétricos
- Danos no equipamento → custos de reparação elevados
- Desempenho da rede prejudicado devido a interrupções.
- Risco de incêndio em caso de descargas atmosféricas ou picos de tensão.
- Coimas por violação de leis e regulamentos

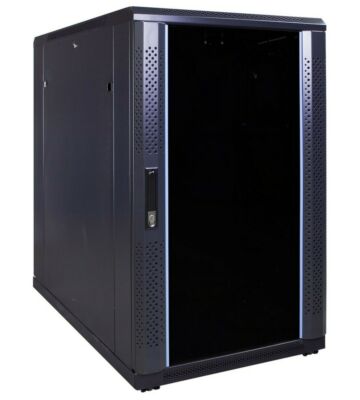

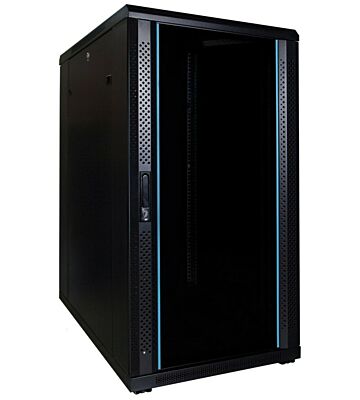

Os nossos bastidores de servidor e de ligação mais populares
Todos os nossos bastidores de servidores e de ligação são fornecidos com um kit de ligação à terra. Veja aqui os bastidores de servidores e armários de ligação mais populares.
Ligação à terra de acordo com as normas DIN
Nos Países Baixos, as redes elétricas devem cumprir as normas NEN 1010, NEN-EN 50174 e NEN-EN 50310. De acordo com estas normas, todas as instalações de rede devem ser ligadas através de uma ligação à terra equipotencial (mínimo de 25 mm²). Isto garante que não ocorrem diferenças de potencial, tornando a instalação mais segura e prevenindo falhas.
O não cumprimento destas normas? Se estas regulamentações para a correta ligação equipotencial de instalações elétricas, incluindo bastidores de servidores, não forem respeitadas, tal poderá acarretar consequências legais e riscos de responsabilidade civil.
Plano passo a passo: Ligação à terra do bastidor de servidores
1. Planeamento e preparação
Antes de iniciar a ligação à terra, é importante ter um plano claro. Escolha um ponto de ligação à terra central ou pontos separados para cada componente. Verifique também as normas locais. Tenha em conta todos os cabos, caixas de derivação e materiais necessários (como carris de ligação à terra, terminais de cabos e fios de ligação à terra).
Acessórios úteis para a preparação:
2.º Escolha os materiais de ligação à terra adequados.
Para ligar à terra um bastidor de servidores, são necessários materiais de alta qualidade. De preferência, escolha cabos de ligação à terra de cobre para obter a melhor condutividade. Certifique-se de que todas as ligações são facilmente acessíveis e utilize parafusos e abraçadeiras adequados. Os nossos racks de patch e racks de servidores são fornecidos com um kit de ligação à terra. Com este kit, liga os painéis laterais, a porta frontal e a porta traseira para ligar à terra todo o bastidor.
Acessórios para ligação à terra de um armário de servidor
3.º Ligar à terra o painel de ligação no seu armário de servidores.
Ligue também à terra todos os componentes ativos do seu bastidor de ligação. Isto inclui switches, painéis de ligação, servidores e outros equipamentos de rede. Ligue-os ao carril de ligação à terra do rack. Tenha também em atenção uma boa organização dos cabos — isto mantém a sua instalação segura e organizada.
4. Inspeção e manutenção
Após instalar a ligação à terra, verifique todas as ligações. Realize inspeções regulares para garantir que o seu bastidor de ligação está devidamente ligado à terra. A corrosão ou outros danos podem representar riscos.
Dica extra: mantenha tudo organizado no seu armário de ligação.
Um bastidor de ligação devidamente ligado à terra também requer uma cablagem organizada. Uma boa gestão de cabos garante clareza, uma resolução de problemas mais rápida e um aspeto profissional.
