Um bom layout de patch rack é essencial para a sua rede. Mas como garantir um layout funcional e organizado? Neste guia, aprenderá o que deve observar e receberá dicas práticas que poderá aplicar imediatamente.
O que é um bastidor de ligação ou um armário de servidor de 19 polegadas?

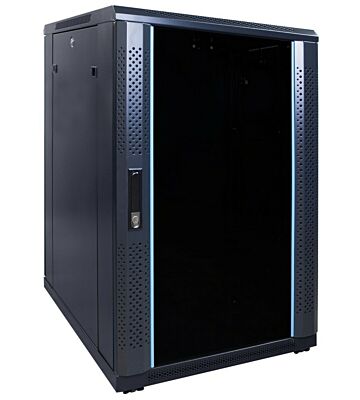

Os armários de 19 polegadas Armários de servidores e armários de ligação estão normalizados para equipamentos de rede e servidores. O nome "19 polegadas" refere-se à distância exata de 48,26 cm entre os perfis de montagem verticais. Esta dimensão padronizada garante que todos os equipamentos de rede, como switches, routers, servidores e acessórios, se encaixam perfeitamente dentro do armário.
Vantagens de um armário de 19 polegadas bem concebido:
- Gestão centralizada de todos os equipamentos de rede
- Melhor refrigeração e ventilação
- Maior segurança para dispositivos valiosos
- Manutenção e resolução de problemas mais fáceis
- Aparência profissional
Os 4 elementos básicos de um layout de patch rack
1. Painéis de ligação para cablagem estruturada
painéis de ligação de 19 polegadas criam uma estrutura de rede organizada. São pontos centrais de ligação onde toda a cablagem da rede converge. Ao numerar cada porta e ligá-la a um local específico do seu edifício, cria uma clareza imediata. Qual o tipo de painel de ligação mais adequado para a sua situação?

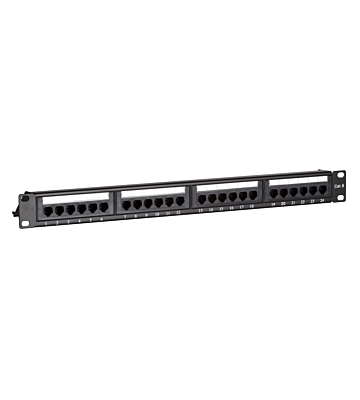

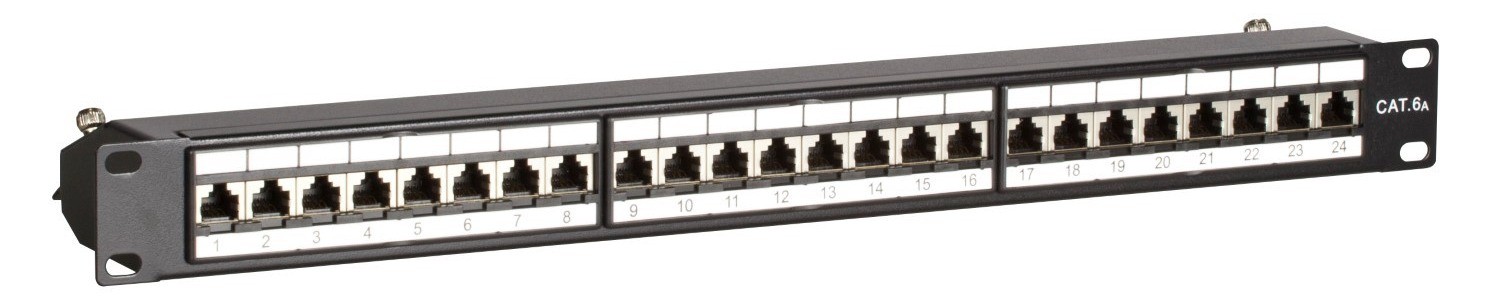

- Painéis de ligação padrão: Estes painéis possuem portas RJ45 fixas na parte frontal. Liga os cabos na parte traseira utilizando uma ferramenta LSA, enquanto na parte frontal liga os cabos de ligação aos seus equipamentos de rede. Isto é perfeito para configurações padrão onde sabe exatamente quais as ligações que precisa com antecedência.

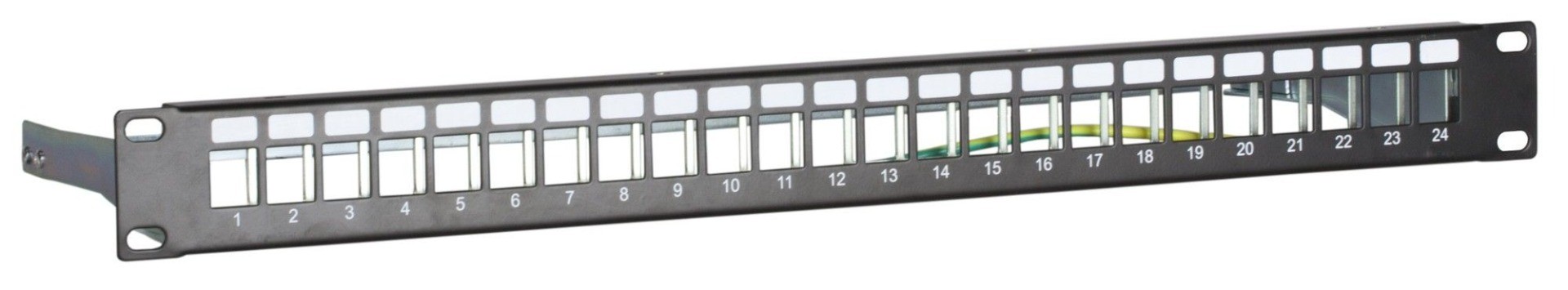

- Painéis de ligação Keystone: Para máxima flexibilidade, escolha um painel de ligação Keystone. Estes painéis ainda não possuem portas. Você decide quais os módulos Keystone a instalar no painel. Pode escolher entre módulos Keystone blindados (STP) e não blindados (UTP), CAT5e, CAT6 ou CAT6a.
Dica profissional: Instale sempre os seus painéis de ligação na parte superior do armário para otimizar a gestão de cabos.
2. Gestão de cabos para bastidores de ligação de baixa manutenção
Um bastidor de servidores sem uma gestão de cabos adequada rapidamente fica desorganizado. Uma gestão de cabos profissional não só garante uma aparência organizada, como também melhora o fluxo de ar, torna a manutenção mais eficiente e prolonga a vida útil dos cabos. Escolha entre estas soluções de gestão de cabos:

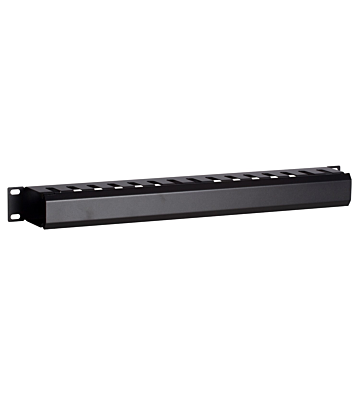

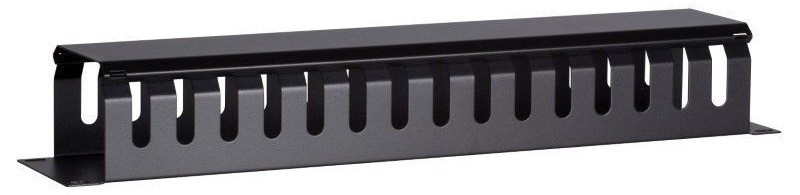

- Bandejas de cabos horizontais: ideais para encaminhar cabos de ligação entre painéis de ligação e switches.
- Tabuleiros de cabos verticais: perfeitos para estruturar cabos que passam pelo armário.
- Suportes para cabos : garantem que os cabos se mantêm organizados sem serem danificados.
- Abraçadeiras de velcro: mais sustentáveis do que as abraçadeiras tradicionais, pois são reutilizáveis e distribuem melhor a pressão sobre o cabo.
Dica profissional: agrupe os cabos de ligação por função ou departamento e utilize cores diferentes para facilitar a identificação. Utilize cabos de ligação curtos (25-50 cm) entre dispositivos próximos. Isto proporcionará um resultado ainda mais organizado.
3. Prateleiras para armazenamento flexível de diversos dispositivos
Nem todos os dispositivos de rede têm 19 polegadas. Precisa de prateleiras para esses dispositivos. Escolha entre vários tipos:
- prateleiras fixas : Estas prateleiras são montadas lateralmente, entre os montantes verticais. Consequentemente, possuem uma capacidade de carga máxima. As prateleiras fixas são ideais para equipamentos mais pesados.
- prateleiras deslizantes : perfeitas para equipamentos a que precisa de aceder regularmente. Pense nos servidores, por exemplo. Com uma capacidade de carga até 18 kg, estas prateleiras facilitam muito a manutenção.

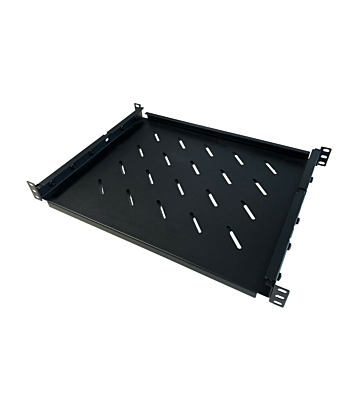

- Prateleiras prateleiras universais : estas prateleiras possuem pontos de fixação retráteis. Isto permite ajustá-las à profundidade do seu bastidor de equipamentos. Como as prateleiras universais possuem 4 pontos de fixação, oferecem uma elevada capacidade de carga.
Dica profissional: Guarde manuais importantes e documentos confidenciais em gavetas com fechadura.
4.º Painéis cegos para uma melhor aparência e controlo da temperatura.
Fecha os espaços vazios no seu armário de servidor ou bastidor de equipamento com painéis em branco . Isto não é apenas uma questão de estética, mas também desempenha um papel importante no controlo da temperatura. Evitam que o ar quente regresse para zonas mais frias. Isto melhora significativamente a eficiência dos seus ventiladores e sistemas de refrigeração. Escolha o tipo de painel adequado:
- Painéis cegos sólidos: ideais para o máximo controlo do fluxo de ar em salas de servidores refrigeradas.
- Painéis cegos perfurados: a melhor opção se tiver equipamentos que produzam muito calor e exijam ventilação extra.
Dica profissional: Instale painéis de cobertura perfurados acima de aparelhos que geram calor para obter um arrefecimento ideal. As alturas disponíveis variam entre 0,5U e 6U, permitindo preencher qualquer espaço.
Monte o seu próprio bastidor de ligação: passo a passo para criar o seu próprio bastidor de rede.
Está a pensar em construir um bastidor de ligação por conta própria? Com o conhecimento e as peças certas, isso é certamente possível. Comece por escolher uma solução adequada de 19 polegadas. racks de relés abertos são uma excelente opção. Estas estruturas de 19 polegadas possuem rodízios e podem ser facilmente instaladas num rack ou divisão já existente.
Ao construir um bastidor de ligação por conta própria, preste especial atenção em garantir espaço suficiente para futuras expansões. Planeie pelo menos 30% de capacidade extra. Para um bastidor de ligação DIY, considere também um bom sistema de ventilação. Uma vantagem de um rack aberto é a acessibilidade a todos os componentes por todos os lados. Isto facilita a instalação e a manutenção.
Lista de verificação para um layout ideal do bastidor de ligações
✓ painéis de ligação - cablagem de rede organizada com uma estrutura de etiquetas clara
✓ gestão de cabos - Cabos estruturados e agrupados para facilitar a manutenção
✓ prateleiras - estrategicamente posicionado para equipamentos sem formato de 19 polegadas
✓ painéis em branco - acabamento profissional com circulação de ar otimizada
Produtos populares para equipar um armário de ligações.
Um bastidor de servidores ou um bastidor de ligação de 19 polegadas bem configurado não só poupa tempo de manutenção, como também prolonga a vida útil de valiosos equipamentos de rede. Siga estas diretrizes e transforme a sua rede numa infraestrutura de TI profissional e otimizada.
