A sua rede antiga já não consegue lidar com o seu uso atual da internet: a ligação fica lenta durante as reuniões de trabalho online e o download de ficheiros grandes demora uma eternidade. Se isto lhe parece familiar, a sua rede precisa de uma atualização. Ou talvez esteja a instalar uma rede cablada num edifício novo pela primeira vez. Em ambos os casos, precisa de escolher qual o cabo UTP a utilizar daqui para a frente.
Prefere cabos de rede blindados ou não blindados? CCA ou 100% cobre? Flexíveis ou rígidos? E qual a velocidade de dados e de transferência que pretende? Parece complicado? Nem pensar! Se tiver clareza sobre a finalidade da sua ligação à internet, encontrará facilmente o cabo de internet ideal! Após ler este artigo, saberá que tipos de cabos UTP estão disponíveis e qual o melhor cabo UTP para a sua utilização específica da internet.
Quer começar a construir uma rede rapidamente?
O que é um cabo UTP?
Um cabo UTP é um cabo de rede utilizado para instalar redes telefónicas e computadores. UTP significa Unshielded Twisted Pair (Par Trançado Não Blindado). O cabo consiste em pares de fios entrançados com um código de cores padrão. As cores são importantes para ligar o cabo a uma ficha ou tomada.
Tecnicamente falando, o cabo UTP é um cabo não blindado. Isto significa que o cabo não tem blindagem contra interferências eletromagnéticas. No entanto, o UTP é geralmente utilizado como um termo genérico para todos os cabos de rede, independentemente da blindagem. Da mesma forma, os termos cabo de internet, cabo Ethernet ou cabo de par entrançado são utilizados como termos genéricos para todos os cabos capazes de transmitir dados.
De que cabo de internet precisa?
Para instalar cablagem de internet ou telefone, precisa de um cabo de rede. Pode escolher entre um cabo UTP não blindado ou um cabo de rede blindado, como um cabo FTP (Par Trançado Folheado), STP (Par Trançado Blindado) ou S/FTP. Além disso, pode escolher entre diversas velocidades de transferência. Esta escolha depende da finalidade da rede.
É importante utilizar um cabo FTP blindado quando existem outros cabos coaxiais, de alimentação ou elétricos junto ao cabo de internet. Devido à utilização de uma folha metálica no cabo FTP, o risco de falha na ligação ou na transmissão de dados (interferência) é menor do que com um cabo UTP não blindado.
Qual a diferença entre cabos UTP e FTP?
É importante utilizar um cabo FTP blindado quando existem outros cabos coaxiais, de alimentação ou elétricos junto ao cabo de internet. Devido à utilização de uma folha metálica no cabo FTP, o risco de interferência na ligação ou na transmissão de dados é menor do que com um cabo UTP não blindado.
Explicação das designações
Os cabos são designados por letras. Abaixo, explicamos a diferença entre os cabos UTP, FTP e STP.
U - Sem blindagem: sem blindagem.
F - Folha: blindagem de folha metálica em torno dos pares de fios.
S - Trançado: os pares de condutores são blindados com metais entrançados.
Para pares de fios blindados, existem duas variantes adicionais:
UTP – os pares de fios não são blindados individualmente.
FTP – os pares de fios são blindados individualmente com folha de alumínio.
Criamos variantes utilizando estas designações:

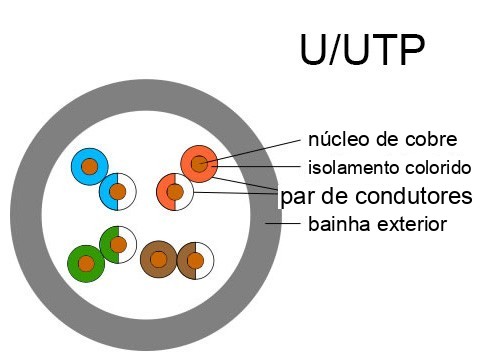

U/UTP: sem blindagem dos pares de fios e sem blindagem por par de fios individual.

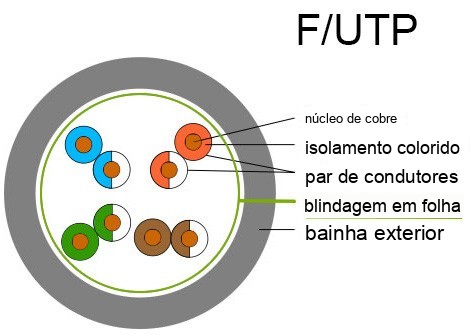

F/UTP: pares de fios revestidos com folha de alumínio, mas sem blindagem individual por par de fios.

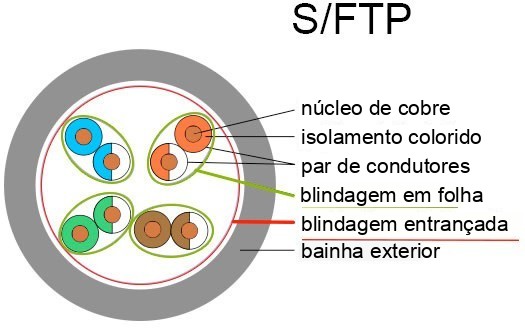

S/FTP: todos os pares de condutores são protegidos com malha metálica e cada par de condutores individual é blindado com folha de alumínio.
Para esclarecer isso, as variações são mostradas abaixo.
E cada uma destas variantes de cabo tem a sua própria velocidade específica. Indicamos esta especificação com a sigla Cat.
Para esclarecer as especificações da composição, segue uma tabela abaixo.
Nome antigo | Novo nome | Blindagem de cabos | blindagem de par de fios |
UTP | U/UTP | não | não |

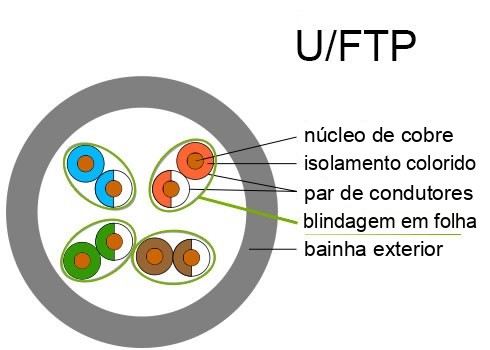

STP | U/FTP | não | folha |
FTP | F/UTP | folha | não |
S-STP | S/FTP | malha entrançada | folha |

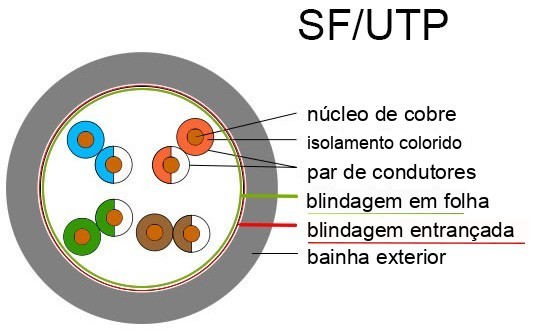

S-FTP | SF/UTP | folha, entrançado | não |
A diferença entre Cat5e, Cat6, Cat6a e Cat7
A regra geral para a velocidade de um cabo de internet é: quanto mais recente/maior for a categoria, mais rápido será o cabo. Os tipos de cabos de internet estão listados abaixo.
Categoria de cabos | Cat5e | Cat6 | Cat6a | Cat7 |
Velocidade até | 1000 Mbit/s | 1000 Mbit/s | 10.000 Mbit/s | 10.000 Mbit/s |
Adequado para rede | Gigabit | Gigabit | 10 Gigabits | 10 Gigabits |
Velocidade de processamento* | 100MHz | 250MHz | 500MHz | 600MHz |
Quanto maior for o número MHz*, mais dados são processados em simultâneo.
De que velocidade precisa?
O tipo de cabo de rede e a velocidade de transferência necessários dependem da situação em que o cabo vai ser utilizado. Abaixo, descrevemos três situações em que diferenciamos as velocidades de transferência.
Rede doméstica: utiliza a internet por cabo sozinho ou com a família? Na maioria dos casos, um cabo Cat6 será suficiente. Faz muitos downloads de filmes, maratona séries e joga online? Assim recomendamos optar pelo Cat6a, pois a velocidade de transferência oferece um pouco mais de conforto.
Estação de carregamento: Se planeia instalar uma estação de carregamento em casa ou no escritório, é aconselhável passar um cabo de dados juntamente com o cabo de alimentação. Mesmo que ainda não utilize uma estação de carregamento inteligente com balanceamento de carga, esta é, sem dúvida, a tendência do futuro. Para tal, o ideal é utilizar um cabo subterrâneo blindado (S/FTP) Cat6.
Escritórios domésticos e PME: A ligação de rede tem de suportar grandes volumes de uploads e downloads de vários colaboradores? Ou precisa de participar numa reunião importante no Teams do sótão enquanto o seu filho ou filha está a jogar? Neste caso, o cabo de rede necessita de processar uma grande quantidade de dados em simultâneo. Para estas situações, recomendamos o cabo Cat6a.
Empresas de grande dimensão e redes informáticas: A sua rede envolve um grande número de pessoas? Pense em atendimento ao cliente, vendas, compras e TI. Neste caso, a rede precisa de trabalhar arduamente para transmitir todos os dados de forma rápida e sem interrupções. Com um cabo Cat7, a sua rede estará preparada para estes desafios e estará pronto para o futuro digital.
O que talvez já tenha sido evidente é a ausência de uma explicação sobre o cabo Cat5. Com as redes 3G, 4G e 5G atuais, o Cat6 tornou-se o padrão. O cabo Cat6 atinge velocidades de até 1 GB por segundo com uma taxa de transferência de 250 MHz. Isto faz do cabo Cat6 o cabo perfeito para uma rede doméstica.
Mas quer preparar-se para a rede do futuro? E chegou a altura de instalar um cabo de internet para utilização a longo prazo? Por isso, por precaução, compre um cabo de rede Cat7 com antecedência.
Informação suficiente?
Se já fez a sua escolha, encontrará abaixo algumas categorias de cabos UTP.
Compre cabo de rede CCA ou 100% cobre.

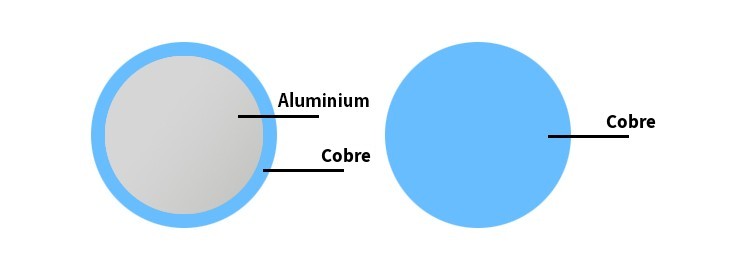

A velocidade de transmissão do sinal depende do condutor. Pode escolher entre um condutor CCA ou um condutor 100% cobre. Um cabo de alumínio revestido de cobre (CCA) contém um fio de cobre, mas tem um núcleo de alumínio. Com um cabo de rede 100% cobre, tudo é feito de cobre (como o nome sugere). O cabo CCA tem o mesmo aspeto exterior que um cabo de rede de cobre. No entanto, o cabo de cobre apresenta 5 vantagens importantes.
- Um cabo de cobre mantém a sua flexibilidade durante mais tempo.
- Menor risco de rutura do cabo.
- Um cabo de cobre conduz melhor os sinais.
- A resistência à corrente contínua é menor.
- Em conformidade com a norma ANSI/TIA-568-B2-1.
Para obter o máximo desempenho de um cabo UTP, a resistência máxima não deve exceder 9,38 Ohm CC por 100 metros com uma espessura de fio de AWG24 (0,205 mm²). O cobre é capaz de atingir este valor. Consequentemente, um cabo 100% de cobre oferece a velocidade e a fiabilidade ideais para a categoria UTP correspondente.
O cabo de rede CCA é uma opção mais barata, sendo esta também a sua principal vantagem. Se optar pelo cabo CCA, considere se uma velocidade de transferência potencialmente mais baixa e uma maior probabilidade de sinal fraco irão causar problemas.
Nota: está a usar PoE (Power over Ethernet)? Neste caso, recomendamos sempre a compra de um cabo 100% em cobre.
A diferença entre um cabo flexível e um cabo rígido.
Ao escolher o cabo UTP adequado, deve considerar antecipadamente como irá ligar o cabo de rede. Isto influencia a decisão de comprar um cabo de rede flexível ou rígido. A flexibilidade ou rigidez de um cabo depende inteiramente da construção dos seus condutores individuais.

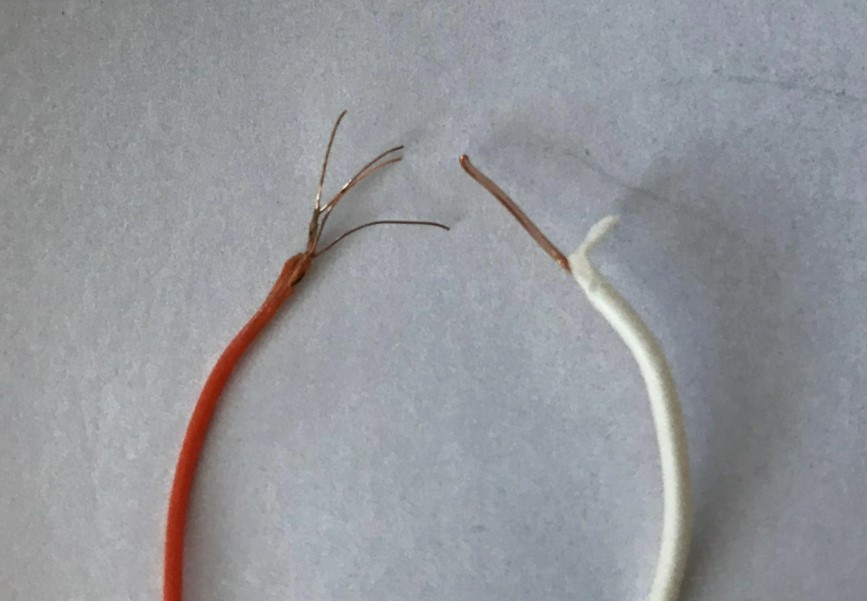

Ao descarnar um cabo UTP, verá 8 fios finos. Ao descarnar estes fios individualmente, poderá observar a diferença entre cabos flexíveis e rígidos. Um cabo flexível consiste em muitos fios de cobre mais pequenos (o cabo à esquerda na imagem). Um cabo rígido consiste num único fio sólido (o cabo à direita na imagem).
Ligar um cabo UTP
Um cabo UTP pode ser instalado de duas formas.
1. Ligue à tomada de parede ou ao painel de ligação.
O cabo rígido é adequado para ligar um cabo de internet a uma tomada de parede ou a um painel de ligação. Este cabo adere melhor a uma régua de terminais LSA, garantindo assim a melhor ligação possível. Utilize um ferramenta de inserção LSA para ligar o cabo rígido.
2. Ligue um conector RJ45 ao cabo.

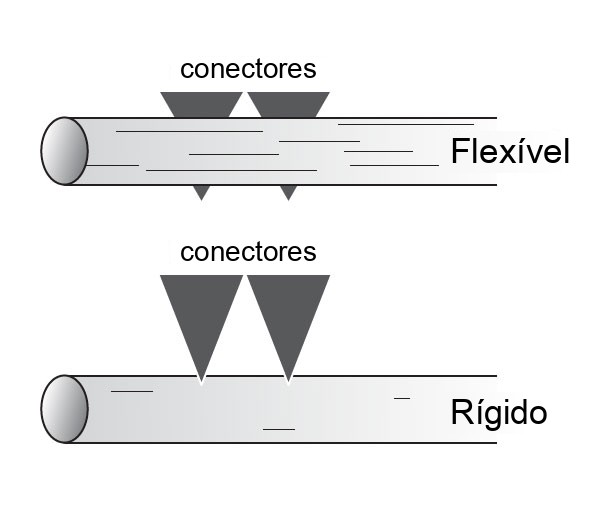

O cabo flexível é adequado para ligar um cabo de internet a um conector RJ45. Isto porque o condutor da ficha RJ45 passa completamente pelo núcleo do fio, proporcionando a melhor ligação possível.
Atenção: nunca instale um conector RJ45 num cabo rígido. O conector faz pouco ou nenhum contacto com os condutores sólidos, criando o risco de os condutores deslizarem pelo núcleo. Isso resulta numa má ligação. Mesmo assim, pretende instalar um conector RJ45 num cabo rígido? Nesse caso, escolha apenas o conector adequado para cabos rígidos. Veja aqui os conectores Cat6a para cabos rígidos.
Comece já! As nossas dicas para uso doméstico.
Como pôde ler, não existe uma recomendação geral que possa ser dada sobre qual o cabo e conectores que deve utilizar na sua situação.
No entanto, com base nas nossas perguntas frequentes, acreditamos que pode começar rapidamente num ambiente doméstico com os produtos abaixo.
