Passe cabos UTP do seu router, switch ou painel de ligação para todas as divisões onde pretende uma ligação de internet estável. Uma tomada de parede possui um terminal LSA onde liga o cabo. É recomendável utilizar um cabo rígido para o efeito. Neste artigo, irá aprender passo a passo como ligar um cabo de rede a uma tomada de parede para estabelecer uma rede estável. Os passos abaixo aplicam-se uniformemente a todos os tipos de cabos de rede, ou seja, cabos UTP e (S)FTP.

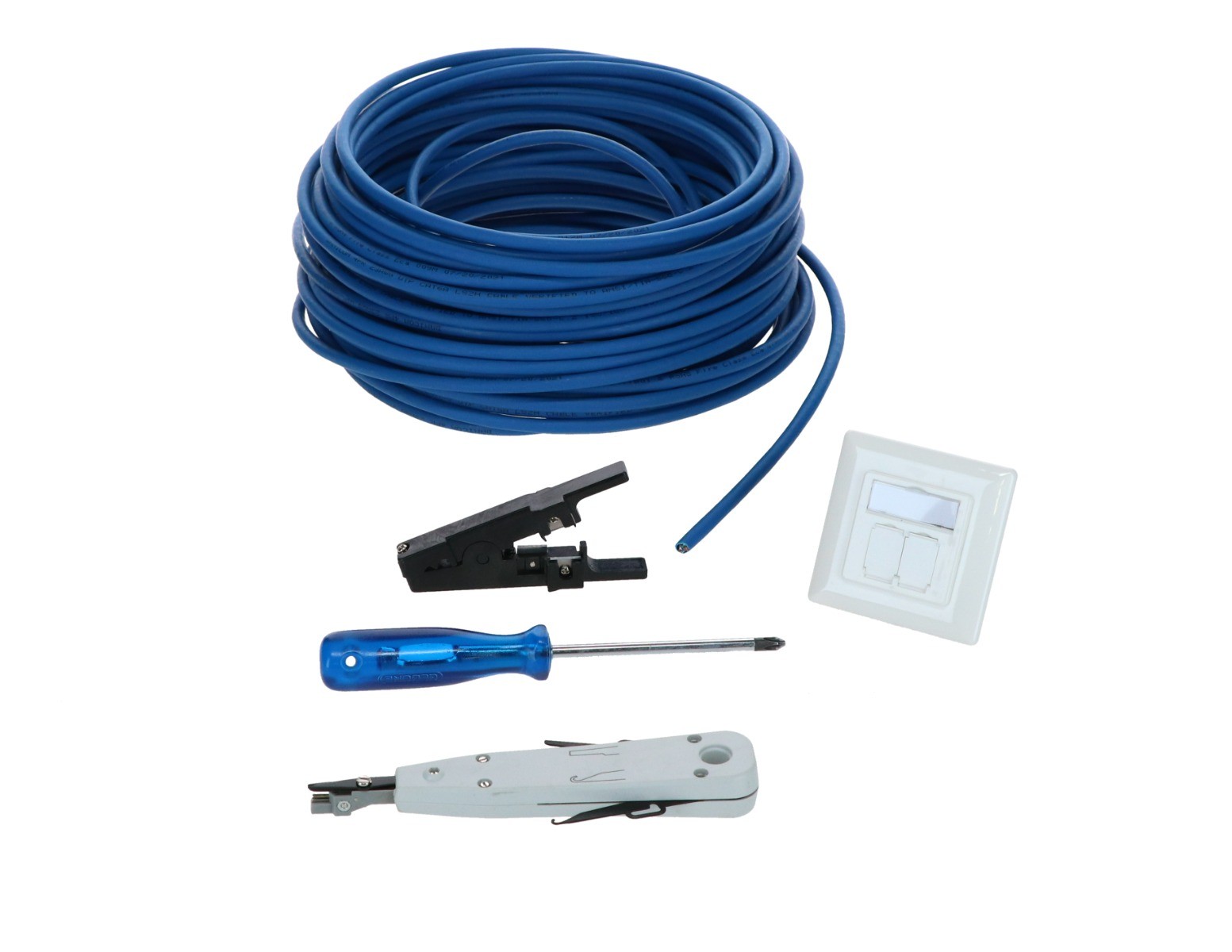

Material necessário
Certifique-se de que tem os materiais listados abaixo reunidos antes de começar a ligar um cabo UTP a uma tomada de parede.
- Cabo Danicom Cat5, 6, 6a ou 7 em bobine, 100% cobre - UTP rígido ou FTP.
- uma ou mais tomadas de parede de parede Cat5, 6 ou 6a. Certifique-se de que a tomada de parede tem a mesma categoria (Cat5, 6 ou 6a) e blindagem (UTP ou (S)FTP) que os cabos UTP que vai ligar. Isto é essencial para um sinal de internet forte e estável. Escolha cabos e tomadas de parede blindados sempre que os cabos estiverem próximos de outros cabos de instalação, como, por exemplo, cabos coaxiais. Os cabos blindados evitam interferências de sinal.
- Para um cabo Cat7 em bobine, uma tomada de parede de categoria 6a é suficiente.
- um decapador de cabos
- a alicates LSA
- chave de fendas pequena
Passo 1: Desaperte a tomada da parede

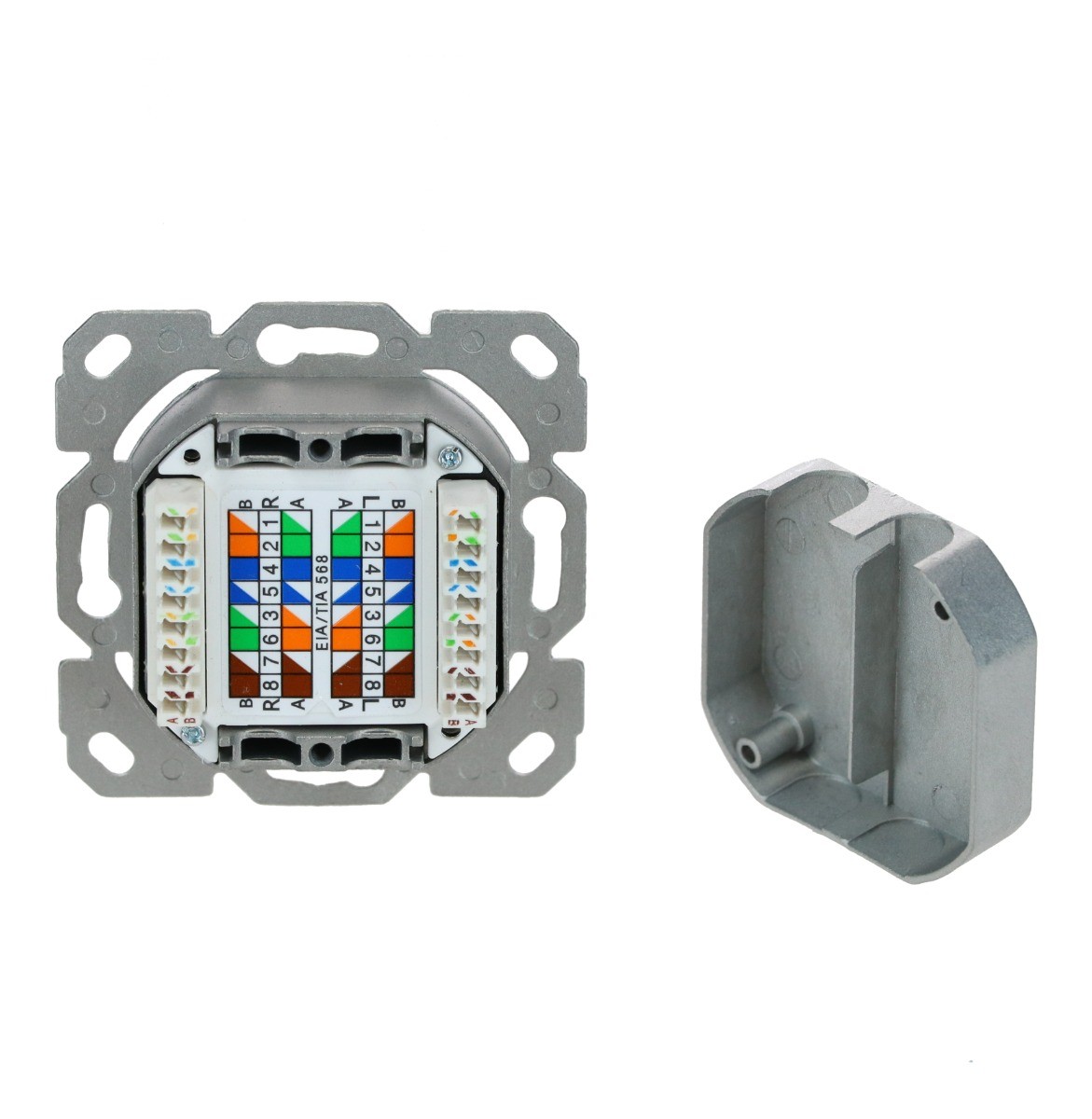

Retire a tampa da tomada da parede.
Veja também a nossa explicação detalhada da sequência de cores.
Passo 2: Desencape o cabo UTP com o decapador de cabos.

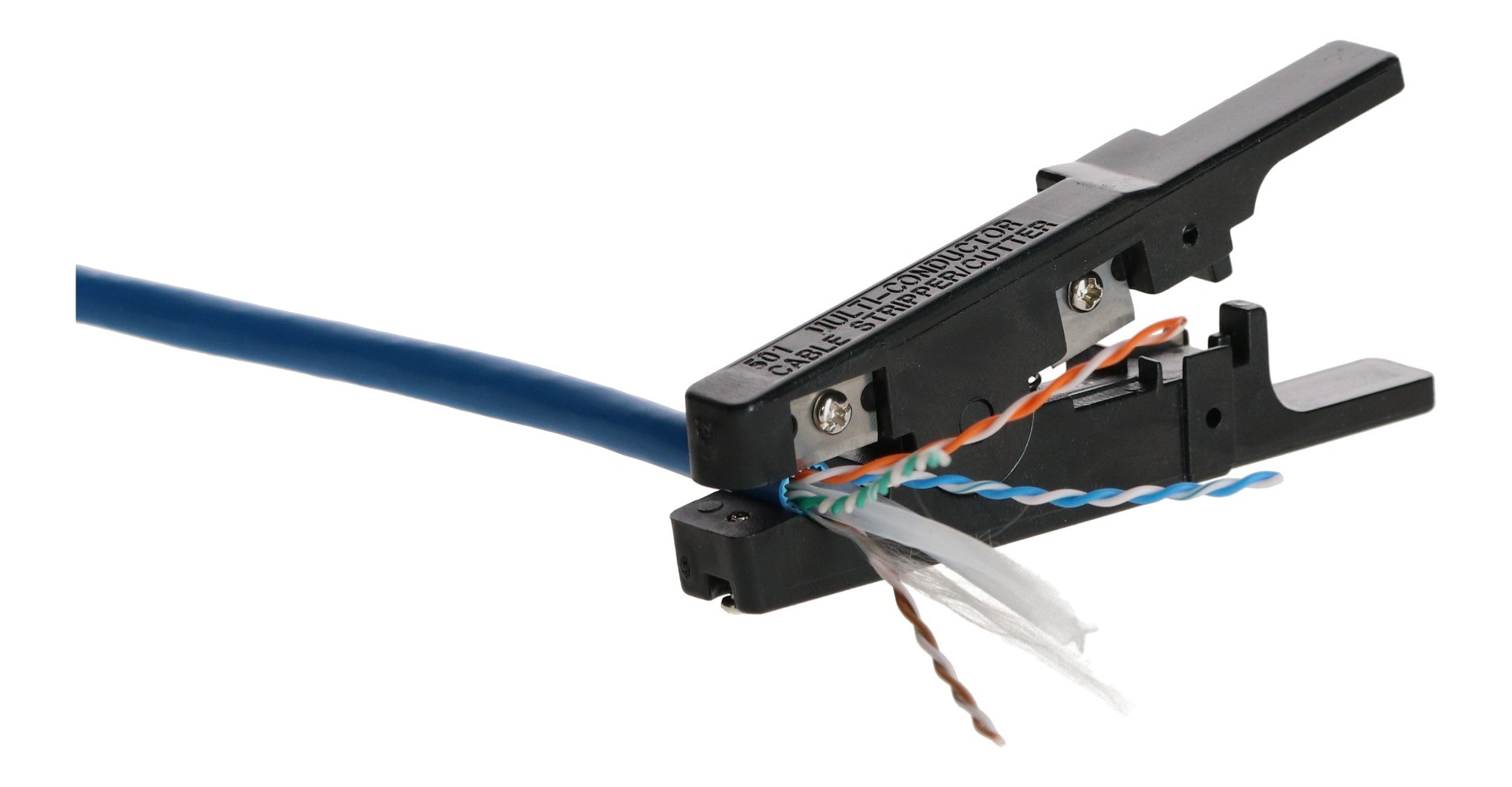

Utilize um alicate de decapagem para descarnar o(s) cabo(s) em aproximadamente 6 centímetros. Remova a cruz de plástico transparente, se existir.
Depois de o fazer, verá claramente 4 pares de fios.
1: branco-azul e azul
2: branco-laranja e laranja
3: branco-verde e verde
4: branco-castanho e castanho

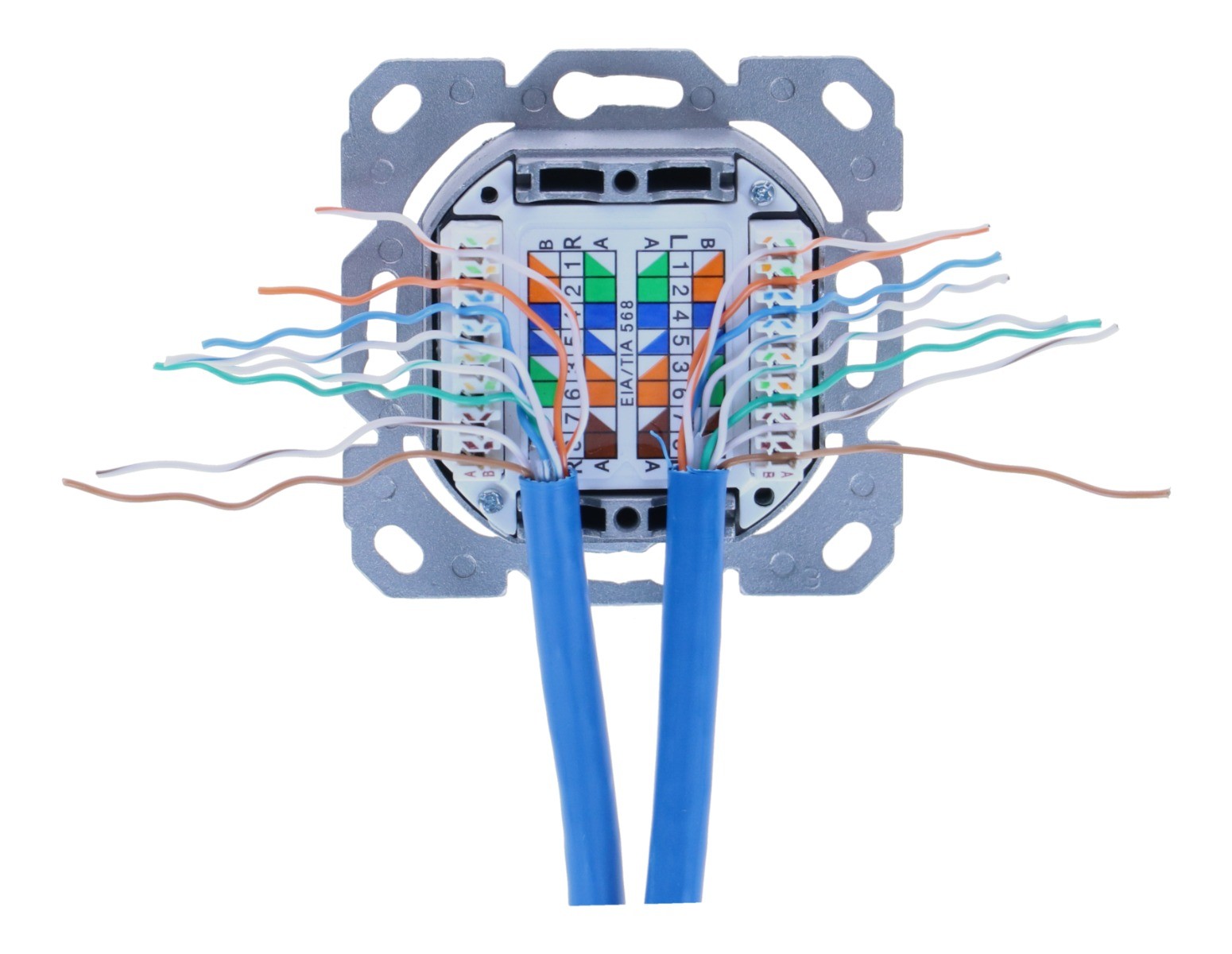

Agora, passe os fios pelas ranhuras da régua LSA de acordo com a sequência de cores recomendada (norma europeia B). Pretende que ambas as portas da tomada funcionem? Assim, utilize dois cabos UTP durante a instalação. Siga a sequência de cores indicada no produto.
Passo 3: Conclua a instalação da tomada de parede com a ferramenta LSA.

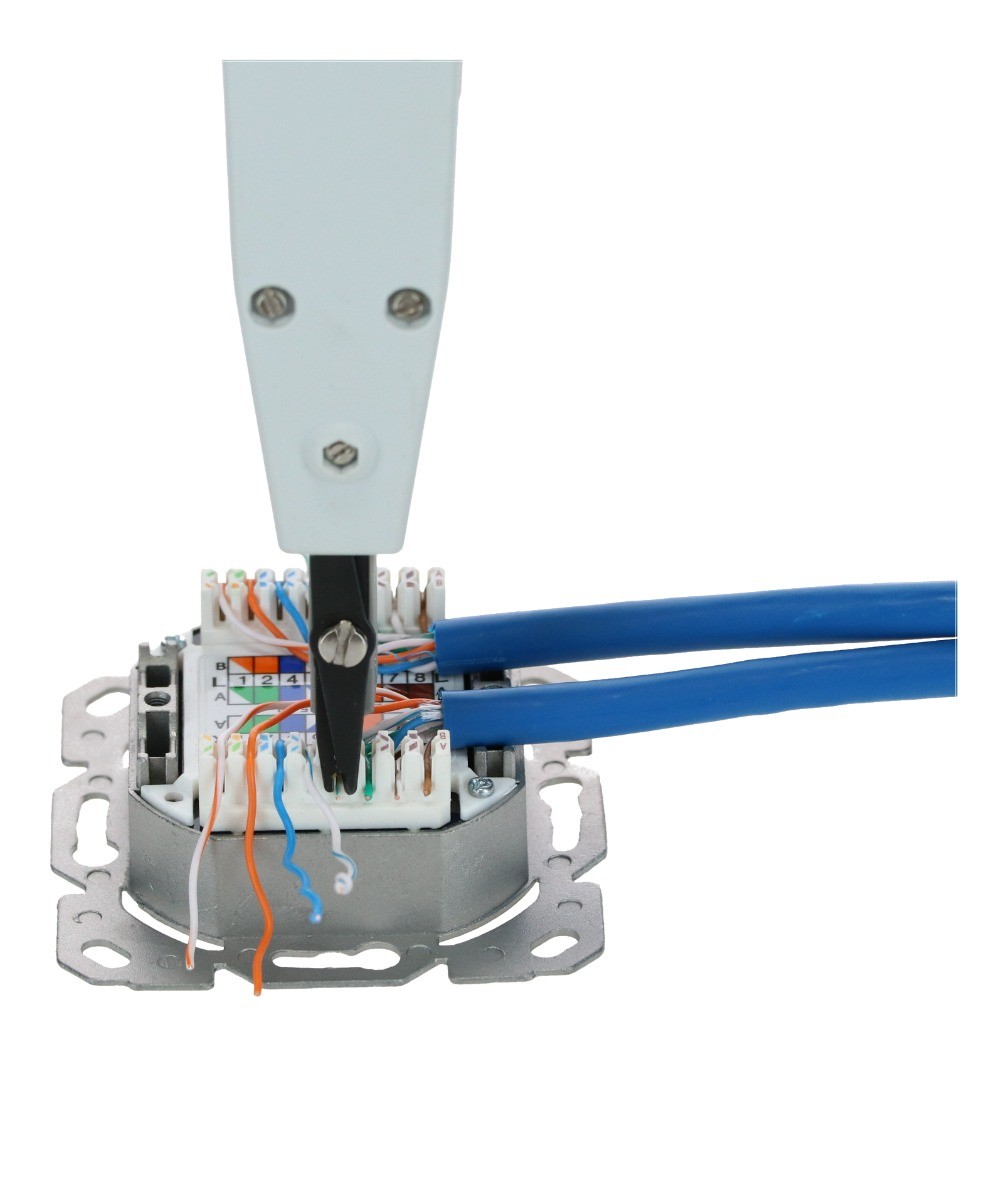

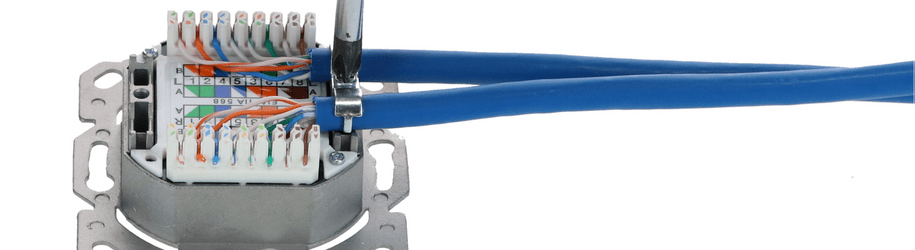

Posicionou os fios na ordem correta de cores na régua de terminais LSA? Em seguida, fixe a instalação pressionando os fios com a ferramenta LSA. Faça-o com cuidado e precisão. Uma fixação adequada garante uma ligação à internet estável em todas as divisões. Certifique-se de que posiciona a ferramenta LSA na tomada de parede de forma a que a lâmina de corte preta corte os fios pelo exterior.
Passo 4: verifique a instalação

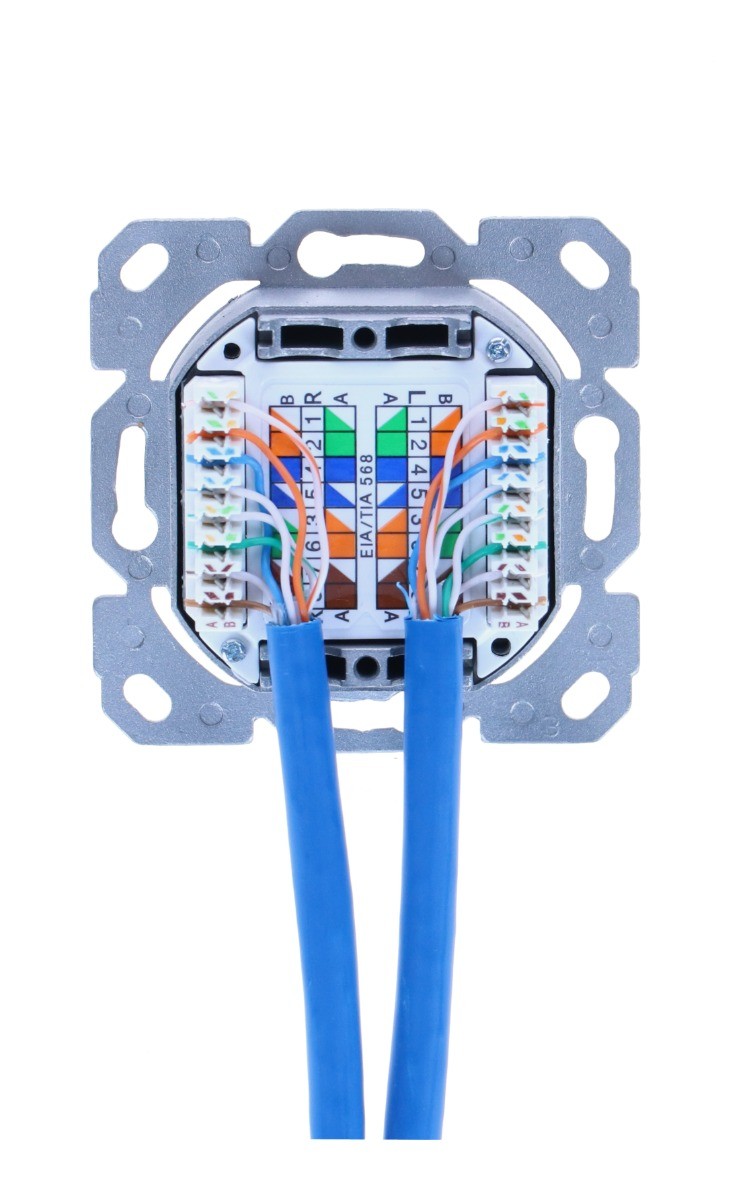

A instalação ficou como na imagem abaixo? Então, ligou com sucesso um cabo UTP a uma tomada de parede! A caixa de encastrar ou de sobrepor está pronta a utilizar!
Pretende ligar um cabo de rede com um conector RJ45? Pode ler as instruções no nosso blog "Como fazer um cabo UTP?".
Passo 5: coloque a braçadeira do cabo

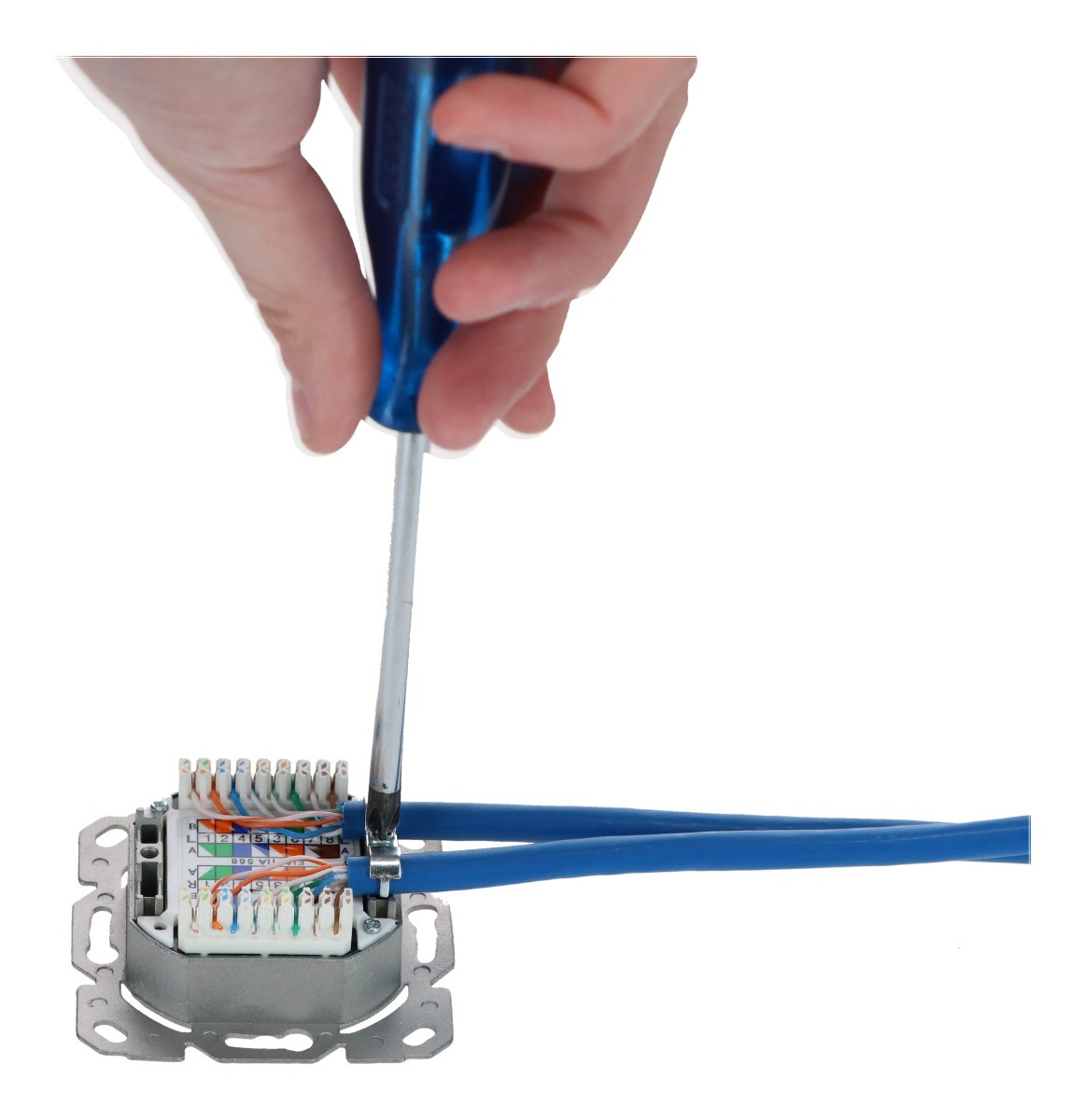

Para fixar os cabos, coloque a abraçadeira de cabos incluída sobre os cabos UTP.
Passo 6: Concluir a ligação da tomada de parede

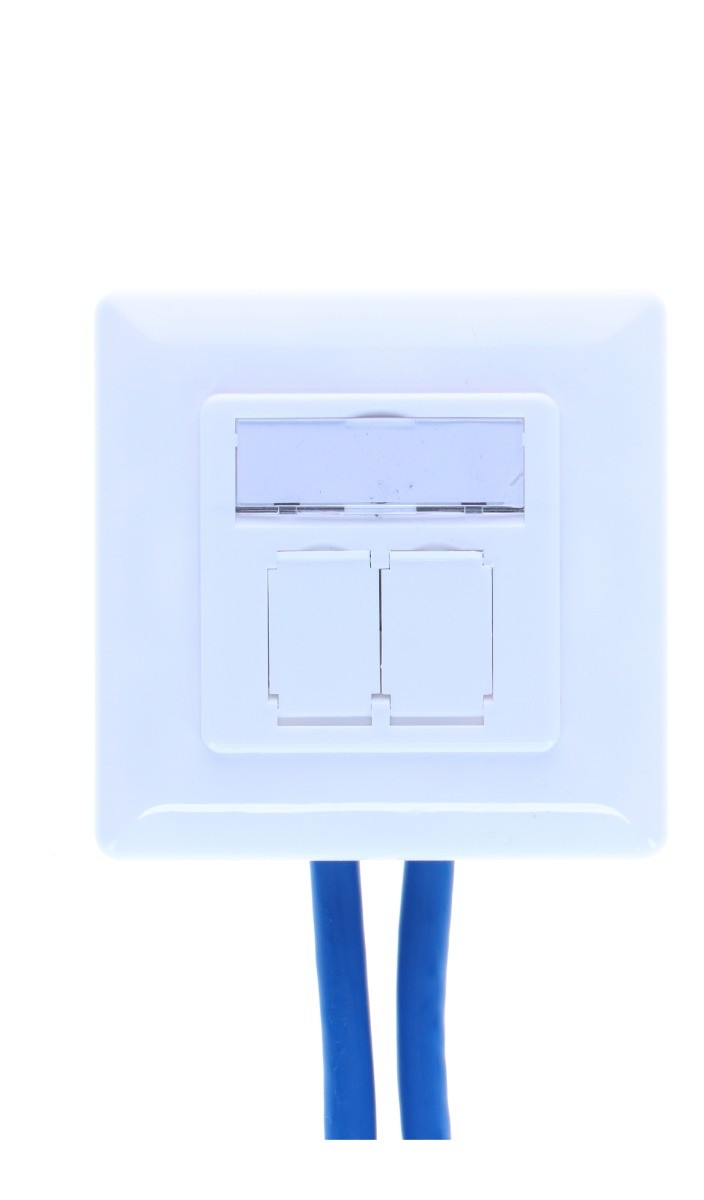

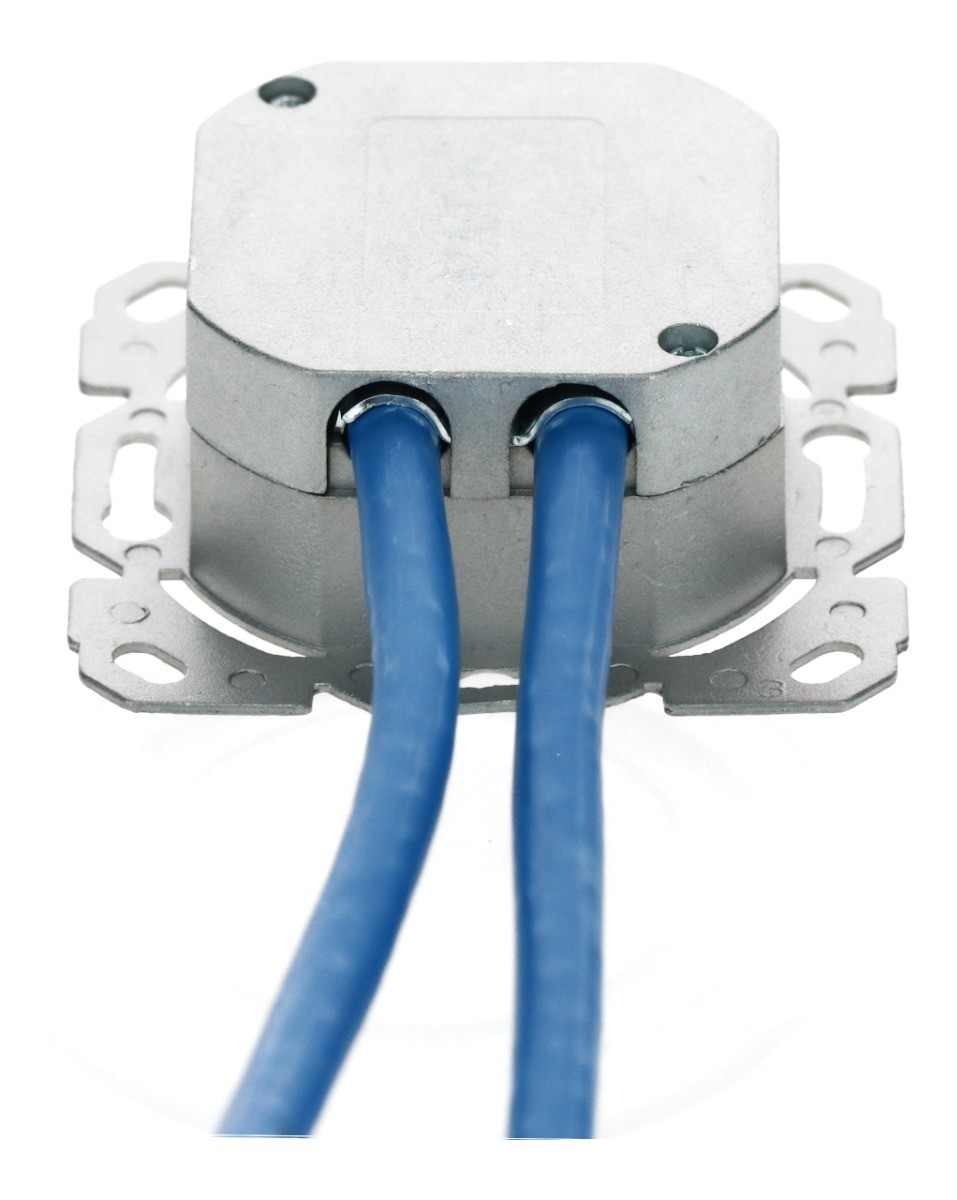

Após fixar o suporte do cabo, volte a colocar a tampa da tomada. A tomada estará então pronta para ser instalada na parede. Volte a colocar a parte frontal da tomada.
